功率器件硬关断曲线分析
时间：2023-04-13
作者：
分类：技术文章
浏览：1078次
功率器件在硬开关关断过程分为三个阶段:

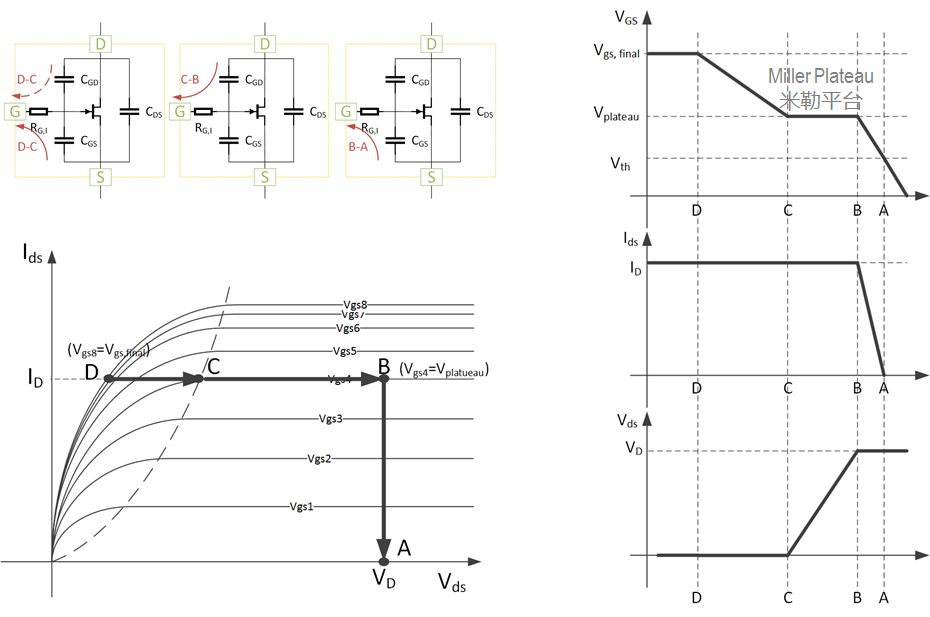

- 第一阶段：D-C，门极驱动给Cgs和Cgd放电，门极电压从稳态的门极电压下降到米勒平台。这个阶段漏极电流保持不变，漏极电压也保持不变。
- 第二阶段：C-B，门极驱动给Cgd放电，门极电压在米勒平台保持不变。漏极电流Id保持不变。这时候漏极电压开始上升。Ids-Vds图可见包络线平行向右走，意味着这个过程电流没有变化。
- 第三阶段：B-A，门极驱动给Cgs放电，门极电压从米勒平台电压降到阈值电压Vth，再到0V。漏极电流Ids下降到阈值电压时器件完全关断（A点）。从Ids-Vds图可见包络线是垂直向下走的，意味着这个过程漏极电压没有发生变化。
